Pressa ad iniezione verticale standard

Introduzione:

La pressa ad iniezione verticale standard è un tipo di attrezzatura per lo stampaggio ad iniezione con chiusura verticale dello stampo e iniezione verticale. Adotta un layout verticale, con entrambe le direzioni di chiusura dello stampo e di iniezione che si muovono lungo l'asse verticale, risparmiando spazio e facilitando il posizionamento manuale o robotizzato degli inserti. È adatto per la produzione di parti complesse che richiedono un allineamento ad alta precisione.

GUARDA DI PIÙ

Spaccato della macchina per lo stampaggio a iniezione: guida alla struttura verticale e orizzontale 2026-Aug-07
Tagliando a metà una macchina per lo stampaggio a iniezione, la vista in sezione mostra esattamente come i pellet polimerici diventano parti finite: dove la vite fonde e inietta il materiale, come lo stampo viene tenuto chiuso sotto tonnellaggio e come la parte viene espulsa dopo il raffreddamento. Per ingegneri,...
Consumo energetico della macchina per stampaggio a iniezione: dati reali e riduzione dei costi 2026-Jul-31
Ridurre macchina per lo stampaggio ad iniezione consumo di energia non è una questione di congetture ma di calcoli precisi e di selezione della macchina. I dati del settore confermano che i costi energetici rappresentano fino a 30% delle spese totali di produzione in un tipico ...
Macchina per lo stampaggio a iniezione idraulica o elettrica: una guida decisionale basata sui dati 2026-Jul-24
Se hai bisogno di una risposta chiara adesso: un macchina elettrica per lo stampaggio ad iniezione in genere riduce il consumo energetico del 40–70%, migliora la ripetibilità fino a ±0,01 mm e esegue cicli del 15–25% più veloci rispetto a una macchina idraulica comparabile, ma costa...

Design con bloccaggio verticale e iniezione verticale	Adatto per lo stampaggio di inserti e lo stampaggio a iniezione secondaria (incapsulamento), facilitando il posizionamento preciso degli inserti mediante bracci manuali o robotici, migliorando la stabilità della produzione La struttura di chiusura verticale dello stampo riduce l'ingombro ed è adatta per un layout compatto dell'officina
Stampaggio ad alta precisione	Riducono bave e bave, migliorano la resa del prodotto e sono adatti per prodotti con requisiti dimensionali rigorosi come componenti elettronici di precisione, prodotti medicali e componenti automobilistici.
Sistema elettrico/servo opzionale	Sistema di iniezione elettrica: efficiente e a risparmio energetico, adatto a processi di stampaggio con requisiti di alta precisione e risposta elevata (come parti ottiche e parti a pareti sottili). Servosistema standard: stabile e affidabile, adatto alle esigenze di stampaggio a iniezione convenzionale, bilanciando consumo energetico e prestazioni
Funzionalità di personalizzazione di grandi tonnellate	I modelli con forza di chiusura superiore a 200 tonnellate possono essere personalizzati per soddisfare le esigenze di inserti di grandi dimensioni, parti con pareti spesse o stampaggio a iniezione di compositi multimateriale. La dimensione del modello, il metodo di espulsione e altre configurazioni possono essere regolate in base alle esigenze del cliente.
Compatibilità con l'automazione	Può essere utilizzato con sistemi automatizzati come robot, etichettatura nello stampo (IML) e ispezione visiva per ottenere una produzione di massa efficiente Supporta il design della piattaforma girevole o della piastra scorrevole multistazione per migliorare l'efficienza dello stampaggio a iniezione multicolore/multimateriale.
Adattamento multimateriale	Supporta processi speciali come il doppio colore, il composito con colla morbida e dura, ecc.
Risparmia spazio	Il design verticale occupa una piccola area ed è adatto a layout di produzione compatti.

Principali ambiti applicativi	Scenari applicativi tipici

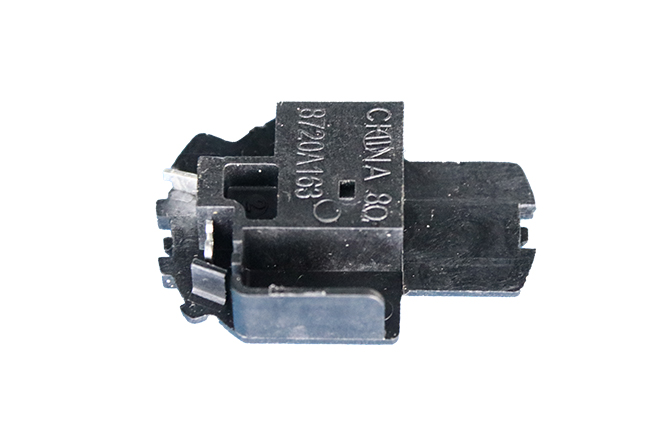

Elettronica ed elettrodomestici	Connettori di precisione, confezionamento di sensori, confezionamento di bobine di induttori
Parti automobilistiche	Alloggiamento del sensore, connettori del cablaggio, parti interne
Prodotti medici	Componenti di siringhe, materiali di consumo da laboratorio, manici di strumenti chirurgici
Incapsulamento hardware	Stampaggio ad iniezione di inserti metallici, manici per utensili, accessori per stoviglie
Necessità quotidiane	Packaging cosmetico, articoli per la casa, giocattoli
Parti industriali	Parti filettate, componenti ottici, nuovi componenti energetici

Articolo			Unità	LZ-350/LZ-350D/LZ-350-2R				LZ-450/LZ-450D/LZ-450-2R				LZ-600/LZ-600D/LZ-600-2R				LZ-800/LZ-800D/LZ-800-2R					LZ-1000/LZ-1000D/LZ-1000-2R					LZ-1200/LZ-1200D/LZ-1200-2R					LZ-1600/LZ-1600D/LZ-1600-2R				LZ-2000/LZ-2000D/LZ-2000-2R
Unità di iniezione	Diametro vite		mm	25	28		30	25	30		35	30	35		40	35	40			45	40	45			50	45	50		55		50	55		60	55	60	65
	Pressione di iniezione		kg/cm2	2150	1715		1495	2150	1740		1280	2645	1945		1485	2170	1660			1313	2200	1738			1408	2200	1800		1492		2150	1777		1493	2203	1851	1252
	Volume teorico del tiro		cm³	49	62		70	60	85		115	99	135		175	144	188			238	200	254			314	286	353		427		392	475		565	594	707	830
	Peso del colpo		g	44	55		62	53	76		101	87	119		155	128	166			210	176	224			277	255	312		377		350	420		500	558	664	780
			oz	1.5	1.9		2.2	1.9	2.7		3.6	3.1	4.2		5.5	4.5	5.9			7.4	6.2	7.9			9.8	8.9	11		13.3		12.2	14.8		17.6	19.7	23.4	27.5
	Tasso di iniezione		cm³/sec	63	80		91	63	91		125	91	125		163	125	163			206	150	190			235	190	235		284		235	284		339	284	339	397
	Corsa della vite		mm	100				120				140				150					160					180					200				240
	Tasso di vite		giri/min	0-350				0-350				0-350				0-350					0-350					0-350					400				400
	Velocità di iniezione		mm/s	130				130				130				130					120					120					120				120
	Sezione temperatura (zona)		-	5				5				5				5					5					5					5				5
Bloccaggio unità	Bloccaggio force		tonnellate	35				45				60				80					100					120					160				200
	Forza di apertura		tonnellate	3.8				4.3				9.2				14					17					20					20				25
	Tavolo fisso	Dimensioni del tavolo	mm	480*330				530*380				650*490				750*520					820*600					920*760					1060*800				1730*765
		Fermacravatta	mm	350*200				390*240				490*330				550*330					590*380					660*500					760*500				1020*455
	Dimensioni tavolo scorrevole singolo		mm	345*350				386*420				485*500				545*500					585*550					620*750					750*750				1000*730
	Tavola rotante	Dimensioni del tavolo	mm	700				800				900				1000					1100					1300					1600				1800
		Dimensione massima dello stampo	mm	400*220				420*270				430*310				500*330					560*350					710*435					750*600				840*650
	minimo spessore dello stampo		mm	140				160				200				250					250					300					350				400
	Colpo di apertura		mm	180				200				200/250				250					250					300					350				400
	Apertura luce del giorno		mm	320				360				400(ﬁsso)/450(rotativo)				500					500					600					700				800
Elettrico	Forza di espulsione		tonnellate	1.5				1.5				1.5				3					3					5					6				6
	Corsa dell'espulsore		mm	37(Fisso)		100 (scorrevole, rotativo)		37(Fisso)		100 (scorrevole, rotativo)		37		100		50			100		50			100		50		100			50		100		100
	Massimo. Pressione		kg/cm2	140				140				140				140					140					140					140				170
	Volume del serbatoio dell'olio		litri	100(tavolo fisso)/140(scorrevole)/160(rotante)				120(Tavolo fisso)/160((scorrevole,rotante)				165(tavolo fisso)/260(scorrevole)/290(rotativo)				200 (tavolo fisso)/280 (scorrevole, rotante)					310(Tavolo fisso)/330(scorrevole,rotativo)					350 (tavolo fisso)/380 (scorrevole, rotante)					480(tavolo fisso)/560(scorrevole.rotativo)				510(Tavolo fisso, scorrevole, rotante)
	Volume dell'acqua di raffreddamento		litri/hr	50				50				60				80					80					80					80				80
	Motore del sistema		kw	5.5				5.5				7.5				18.5					22					30					37				47
	Riscaldatore		kw	4.5				5.8				6.6				8.8					11					13					16				17
	Potenza totale		kw	10				11.3				14.1				27.3					33					43					53				64
Altro	Peso della macchina		tonnellate	1.2	1.4		1.6	1.5	1.8		3.2	2.7	2.9		3.9	2.8		3		4.7	3.7		4		7.5	5.7	6.5			8.5	7.9	8.5		11	11	12	21
	Dimensioni della macchina (LLA)		m	1,760,952,18	1,870,952,27		2,151,42,3	1,91,12,5	2,11,12,6		2,31,42,6	2,21,22,8	2,41,252,85		2,71,752,6	2.11.23.1		2,41,23,2		2,81,72,9	2,31,43,0		2,51,43,1		2,741,72,9	2,61,63,5	3,01,63,6			3.12.33.3	2,91,83,8	3,31,83,9		3,42,43,3	3,1L2,0A4,7	3,2L2,2A4,9	433,4
